Применение видеомагнитофонов


          Основное применение видеомагнитофона - совместная работа с телевизором. Существуют две основные схемы соединения видеомагнитофона и телевизора: по высокой частоте и по низкой частоте с использованием входных и выходных гнезд видео- и аудиосигналов.

При соединении по высокой частоте антенна присоединяется к антенному (высокочастотному входу) видеомагнитофона, а его высокочастотный выход подается на антенный вход телевизора (рис.5.37).

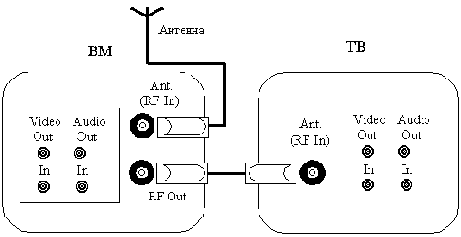

Рис. 5.37. Соединения видеомагнитофона (ВМ) и телевизора (ТВ) по высокой частоте

Видеомагнитофон должен быть настроен на исходный сигнал, как на обычный антенный. Недостатком такого соединения является потеря качества как изображения, так и звука из-за искажений в радиоканале. Однако такое соединение просто и может использоваться с дешевыми телефизорами, не имеющими входов видео- и аудио-сигналов.

Если такие входы есть, то целесообразно применять соединения, показанные на рис. 5.38. В современной аппаратуре для низкочастотных соединений применяется стандартный разъем SCART.

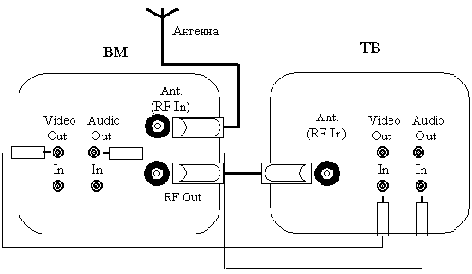

Рис. 5.38. Соединения видеомагнитофона (ВМ) и телевизора (ТВ) по низкой частоте

Телевизионный сигнал принимается видеомагнитофоном, а выходные гнезда видеомагнитофона соединяются с входными гнездами телевизора. При работе в таком режиме требуется выбрать режим работы AV (аудио – видео) видеомагнитофона и телевизора.

Соединение высокочастотного выхода видеомагнитофона и антенного входа телевизора обеспечивает работу в режиме «сквозного» канала, т.е. телевизор может принимать передачи напрямую, минуя многочисленные преобразования. Возможно также применение двух видеомагнитофонов и телевизора при копировании видеозаписи с одного магнитофона на другой.
